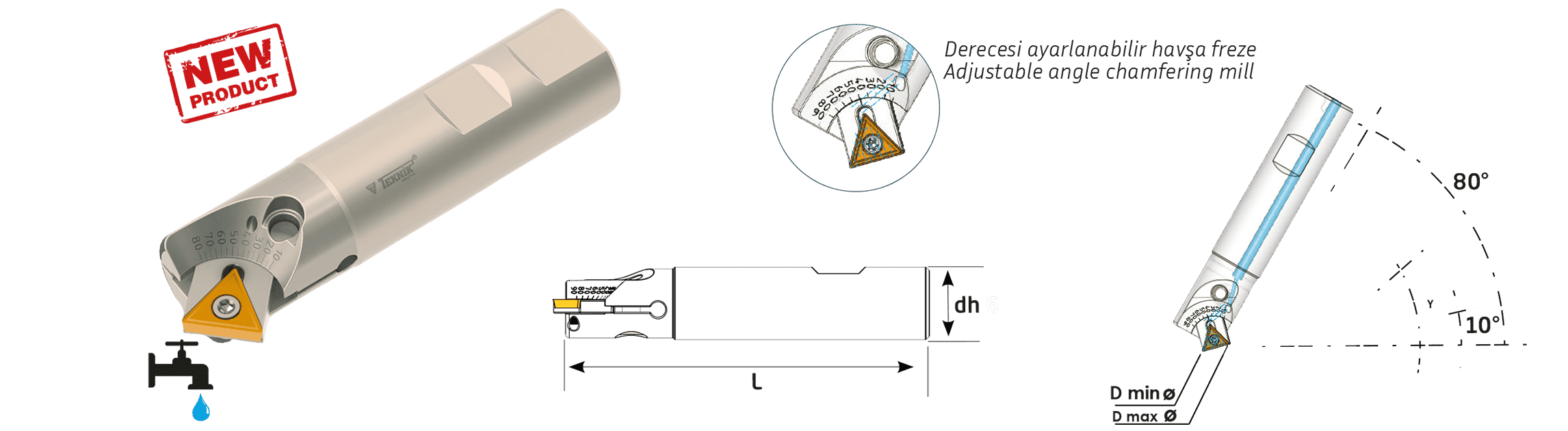

TEKNİK ÇİZİM VE BİLGİ
| S.Kodu | Ü.Kodu | Dmin | Dmax | dh6 | L | Y | Kg | Kullanılan Uç | Sıkma Civatası | Anahtar |
|---|---|---|---|---|---|---|---|---|---|---|
| AH10 | D050-R1 L100 | 5 | 27 | 20 | 100 | 10-80 | 0,241 | TCMT 11 | TC063 M2,5x7 | T8 |
| AH15 | D025-R1 L100 | 5 | 34 | 25 | 100 | 10-80 | 0,370 | TCMT 16 | TC067 M3,5x9 | T15 |
| S.Kodu | Ü.Kodu | Dmin | Dmax | dh6 | L | Y | Kg | Kullanılan Uç | Sıkma Civatası | Anahtar |
|---|---|---|---|---|---|---|---|---|---|---|
| AH10 | D050-R1 L100 | 5 | 27 | 20 | 100 | 10-80 | 0,241 | TCMT 11 | TC063 M2,5x7 | T8 |
| AH15 | D025-R1 L100 | 5 | 34 | 25 | 100 | 10-80 | 0,370 | TCMT 16 | TC067 M3,5x9 | T15 |
