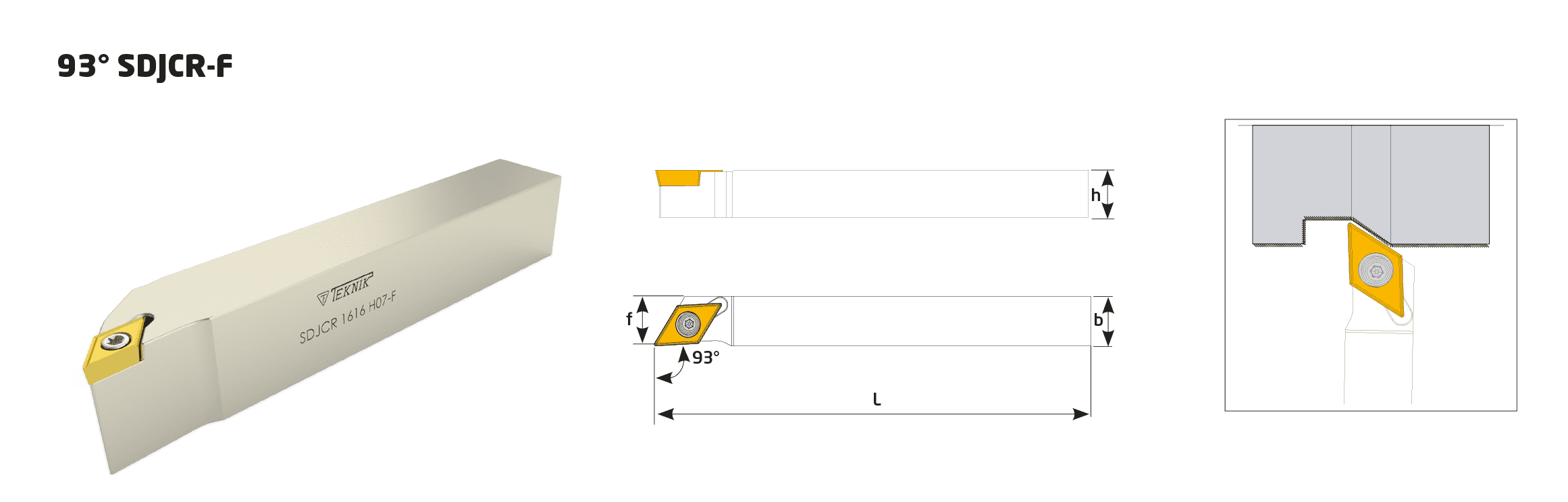

TEKNİK ÇİZİM VE BİLGİ
S.Kodu | Ü.Kodu | b | L | h | f | Kg | Kullanılan Uç | Sıkma Civatası | Anahtar |
---|---|---|---|---|---|---|---|---|---|
D452 | SDJCR 1010 J07-F | 10 | 110 | 10 | 10 | 0,103 | DCMT 0702 | TC060 M2,5x5,5 | T8 |
D454 | SDJCR 1212 J07-F | 12 | 110 | 12 | 12 | 0,131 | DCMT 0702 | TC060 M2,5x5,5 | T8 |
D456 | SDJCR 1616 H07-F | 16 | 100 | 16 | 16 | 0,192 | DCMT 0702 | TC060 M2,5x5,5 | T8 |
D457 | SDJCR 1212 J11-F | 12 | 110 | 12 | 12 | 0,134 | DCMT 11T3 | TC067 M3,5x9 | T8 |
