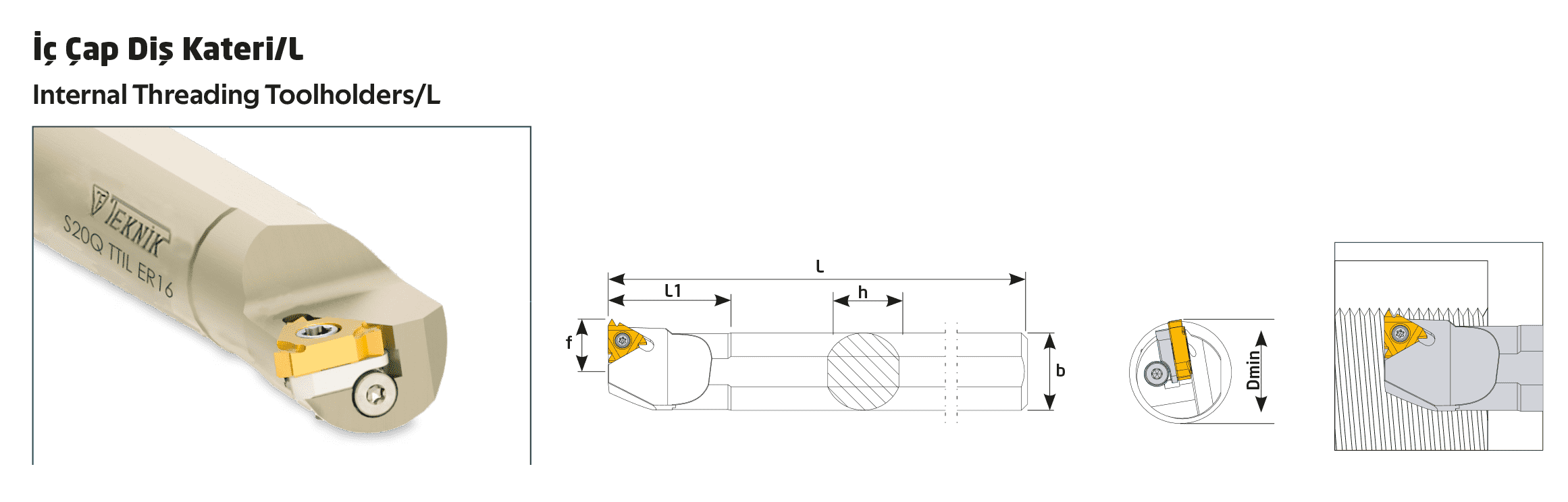

TEKNİK ÇİZİM VE BİLGİ
S.Kodu |
Ü.Kodu |
Dmin | d | L | L1 | h | f | Kg | Kullanılan Uç | Sıkma Civatası | Anahtar | Altlık |
Baskı Pulu |
K330
| S20Q TTIL-ER16 |
24 | 20 | 180 | 40 | 18 | 13,4 | 0,445 | 16ER | TC070 M3,5x8,5 | T10 | TA061 | BSP010 |
K331
| S25R TTIL-ER16 |
29 | 25 | 200 | 45 | 23 | 16,1 | 0,765 | 16ER | TC070 M3,5x8,5 | T10 | TA061 | BSP010 |
K332
| S32T TTIL-ER16 |
39 | 32 | 300 | 60 | 30 | 21,5 | 1,838 | 16ER | TC070 M3,5x8,5 | T10 | TA061 | BSP010 |
K333
| S40T TTIL-ER16 |
45 | 40 | 300 | 60 | 38 | 24,5 | 2,839 | 16ER | TC070 M3,5x8,5 | T10 | TA061 | BSP010 |
K334
| S25R TTIL-ER22 |
30 | 25 | 200 | 45 | 23 | 16,1 | 0,764 | 22ER | TC076 M4x12,5 | T15 | TA062 | BSP010 |
K335
| S32T TTIL-ER22 |
39 | 32 | 300 | 40 | 30 | 22 | 1,827 | 22ER | TC076 M4x12,5 | T15 | TA062 | BSP010 |
K336
| S40T TTIL-ER22 |
50 | 40 | 300 | 60 | 38 | 24,5 | 2,842 | 22ER | TC076 M4x12,5 | T15 | TA062 | BSP010 |
